Как соединить полиэтиленовые трубы: сварка встык, электромуфта, фланец и компрессионные фитинги

Полиэтиленовые трубы ПЭ100 можно соединять несколькими способами — выбор зависит от диаметра трубы, условий монтажа, назначения трубопровода и доступного оборудования. Компания ПолиПайпГрупп (polypipegroup.ru) — официальный дилер ИКАПЛАСТ в Крыму — поставляет все необходимые фитинги и сварочное оборудование для монтажа полиэтиленовых трубопроводов.

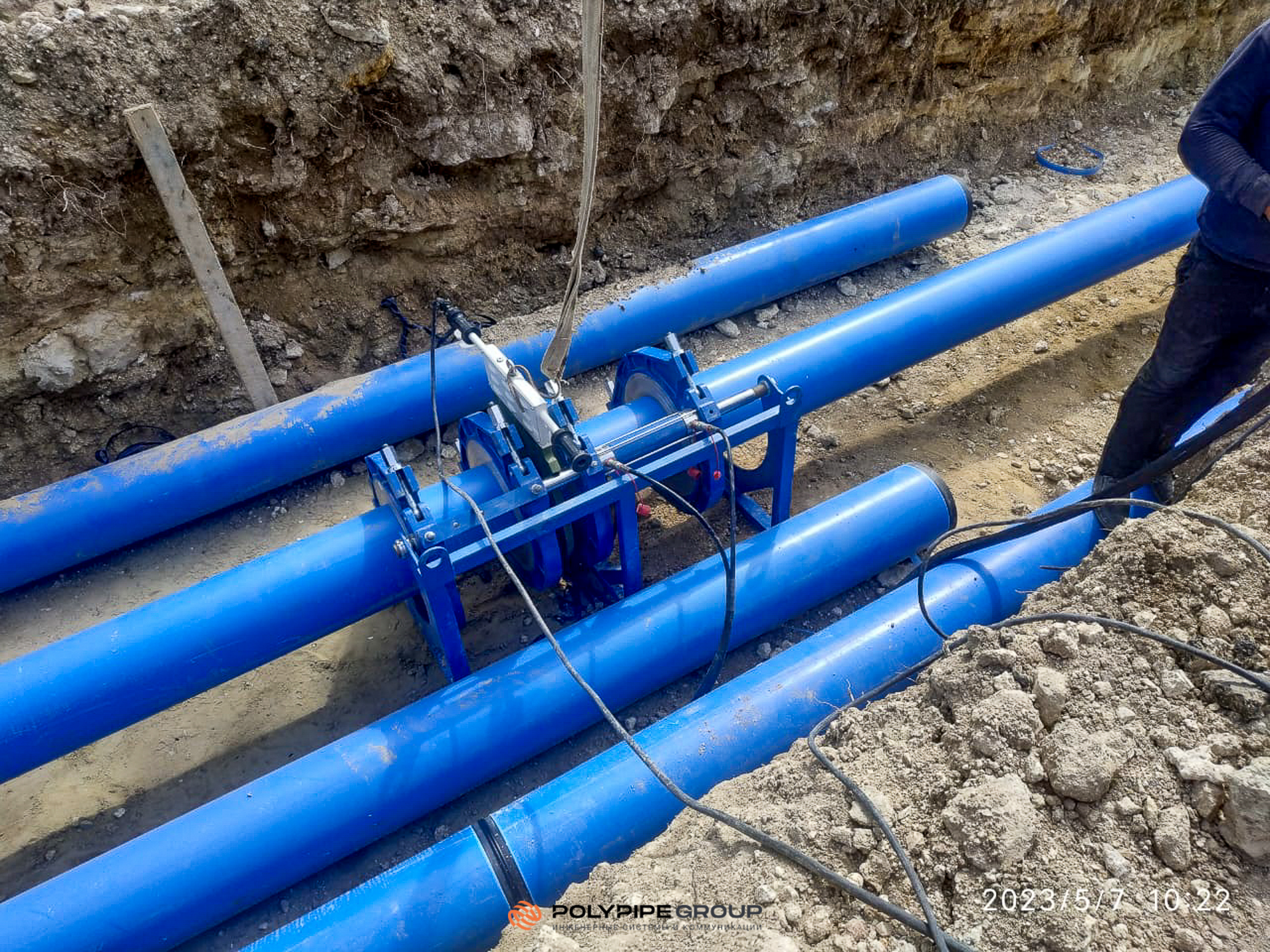

Сварка встык (стыковая сварка)

Наиболее распространённый способ для магистральных трубопроводов. Торцы двух труб или фитингов нагреваются специальным сварочным аппаратом до температуры плавления, затем сводятся под давлением и удерживаются до полного охлаждения. Сварной шов по прочности не уступает основному телу трубы.

Порядок работ: трубы закрепляются в позиционере для центровки → торцы зачищаются и обезжириваются → торцевателем снимается оксидный слой → нагревательный элемент разогревает торцы → торцы сводятся под давлением → выдерживаются до охлаждения.

Применяется: диаметры от 63 до 1200 мм, системы водоснабжения, газоснабжения, напорной канализации. Требует аттестованного сварщика и сварочного аппарата — механического или гидравлического.

Не применяется: в труднодоступных местах, в траншеях малого сечения, где невозможно разместить сварочный аппарат.

Электромуфтовая сварка (сварка с закладными нагревателями)

Труба вставляется в электросварную муфту, внутри которой встроена нагревательная спираль. Сварочный аппарат считывает штрих-код с муфты, определяет параметры сварки и автоматически управляет процессом. После нагрева полиэтилен муфты и трубы сплавляются в монолитное неразъёмное соединение.

Порядок работ: труба обрезается под прямым углом → с наружной поверхности на глубину посадки снимается оксидный слой скребком → труба и муфта обезжириваются → труба вставляется в муфту → подключается сварочный аппарат → аппарат выполняет сварку автоматически по программе штрих-кода.

Применяется: диаметры от 20 до 1200 мм. Незаменима при монтаже в стеснённых условиях, в узких траншеях, при ремонте действующего трубопровода, при соединении труб разных производителей. Обязательна на газопроводах во многих случаях по требованию проекта.

Важно: необходимо использовать трубы и муфты одного SDR от совместимых производителей — разница в наружном диаметре трубы может помешать посадке муфты.

Фланцевое соединение

Разъёмное соединение, применяемое в местах подключения запорной арматуры, насосов, счётчиков и другого оборудования. На конец трубы ПЭ100 приваривается втулка под фланец (спигот), на неё надевается стальной свободный фланец. Два фланца стягиваются болтами через резиновую прокладку.

Применяется: диаметры от 20 до 1200 мм. Используется только в местах, где необходим доступ для обслуживания или замены оборудования — в колодцах, насосных станциях, узлах учёта. На подземных участках без доступа фланцевые соединения не применяют.

Давление: по классу фланца — PN 6, PN 10, PN 16, PN 25, PN 40.

Компрессионные фитинги (без сварки)

Механическое разборное соединение — труба вставляется в фитинг и фиксируется затяжкой накидной гайки. Внутри фитинга — обжимное кольцо и уплотнитель. Монтаж выполняется вручную без какого-либо оборудования, соединение можно разобрать и выполнить повторно.

Применяется: диаметры от 20 до 110 мм. Частное водоснабжение, дачные участки, ирригация, временные трубопроводы, аварийный ремонт. Рабочее давление — до 16 атм.

Не применяется: на газопроводах и напорных магистралях — разъёмные соединения уступают сварным по надёжности и не допускаются нормативами на ответственных объектах.

Сравнение способов соединения

• Сварка встык — наиболее прочное и экономичное соединение для магистралей диаметром от 63 мм. Требует оборудования и квалифицированного сварщика.
• Электромуфта — универсальный способ для любых условий и диаметров. Дороже встыковой сварки, но незаменима в стеснённых местах и на газопроводах.
• Фланец — только для разъёмных узлов с оборудованием. Не применяется на подземных участках без доступа.
• Компрессионные фитинги — только малые диаметры до 110 мм, бытовое применение и временные трубопроводы.

Нормативная база

• ГОСТ Р 70628.2-2023 — требования к трубам и их соединениям
• СП 40-102-2000 — проектирование и монтаж трубопроводов из полимерных материалов
• СП 62.13330.2011 — газораспределительные системы (для газовых трубопроводов)
