Задвижки шиберные
Задвижки шиберные (ножевые) чугунные и стальные
Задвижка шиберная (или затвор ножевой) — это один из видов запорной арматуры, где в качестве запирающего устройства используется металлическая ножевая пластина, которая способна перемещаться перпендикулярно движению рабочей среды и способна разрезать включения в жидкости, проходящие через задвижку. Шиберные задвижки активно применяются при прокладке безнапорных сетей канализации, очистных сооружений, целлюлозно-бумажной, нефтегазовой и других промышленных сферах. Задвижки шиберные производятся диаметрами от 50 мм до 2000 мм. Сам нож выполняется, как правило, из нержавеющей или низколегированной стали.
В зависимости от положения шпинделя во время открывания и закрывания разделяют шиберные задвижки с выдвижным и невыдвижным шпинделем (штоком).

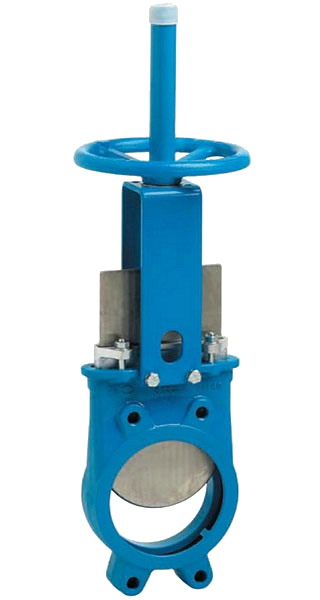

Задвижка шиберная с выдвижным шпинделем
Задвижка шиберная с невыдвижным шпинделем
По способу управления шиберной задвижкой выделяют следующие модификации:

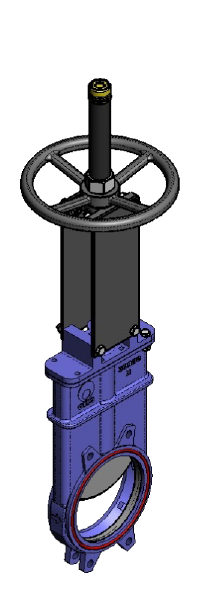

Задвижка шиберная с маховиком
Задвижка шиберная с маховиком и редуктором

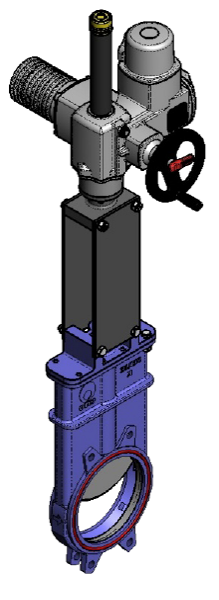

Задвижка шиберная с электроприводом
Задвижка шиберная с пневмоприводом
Задвижка шиберная с гидроприводом
Характеристики и размеры шиберной задвижки с маховиком.
| Диаметр задвижки DN, мм | E,мм | H, мм | H1, мм | H2, мм | L1, мм | L2, мм | ⌀V, мм | Масса, кг. |
| 50 | 40 | 289 | 409 | 63 | 124 | 92 | 200 | 6,53 |
| 65 | 40 | 316 | 436 | 70 | 139 | 92 | 200 | 7,1 |
| 80 | 50 | 342 | 462 | 92 | 154 | 92 | 200 | 8,53 |
| 100 | 50 | 382 | 502 | 105 | 174 | 92 | 200 | 9,8 |
| 125 | 50 | 415 | 585 | 120 | 192 | 102 | 250 | 12,7 |
| 150 | 60 | 458 | 637 | 130 | 217 | 102 | 205 | 16,16 |
| 200 | 60 | 575 | 815 | 160 | 270 | 119 | 300 | 26,8 |
| 250 | 70 | 676 | 1016 | 198 | 326 | 119 | 300 | 43,5 |
| 300 | 70 | 776 | 1116 | 234 | 380 | 119 | 300 | 57,5 |
| 350 | 96 | 906 | 1336 | 256 | 438 | 290 | 500 | 108 |
| 400 | 100 | 1012 | 1442 | 292 | 493 | 290 | 500 | 132 |
| 450 | 106 | 1098 | 1628 | 308 | 546 | 290 | 500 | 170 |
| 500 | 110 | 1210 | 1740 | 340 | 620 | 290 | 500 | 210 |
| 600 | 110 | 1416 | 2046 | 400 | 714 | 290 | 500 | 298 |
| 700 | 110 | 1611 | 2461 | 452 | 830 | 320 | 800 | 446 |
| 800 | 110 | 1817 | 2820 | 505 | 970 | 320 | 800 | 524 |
| 900 | По запросу | |||||||
| 1000 | По запросу | |||||||
| 1200 | По запросу | |||||||
В нашей компании вы можете приобрести шиберные задвижки различных производителей
(AVK, HAWLE, JAFAR, VAG, ERHARD, DENDOR, ZIGGIOTTO, ORBINOX, СМО)
По вопросам приобретения, а так же получения более подробной информации наши специалисты готовы проконсультировать вас.
