Тройник сварной ПЭ
Тройник ПНД сварной
Сварные тройники для ПЭ труб (они же сегментные тройники) применяют при строительстве сетей питьевого и технического водоснабжения и канализации. Основным предназначением сварных тройников является отвод или разветвление трубопровода. Производство сварных тройников ПНД осуществляется методом стыковой сварки из сегментов полиэтиленовой трубы. Как правило, сварные тройники для ПЭ труб выполняют диаметрами от 50 мм до 1200 мм для трубопроводов PN10(SDR17) и PN16(SDR11), но под заказ можно изготовить сегментные тройники и с другими показателями SDR. Сварные тройники ПНД разделяют на равнопроходные и неравнопроходные. Так же выделяют такой вид тройников, как офланцованные тройники ПНД.

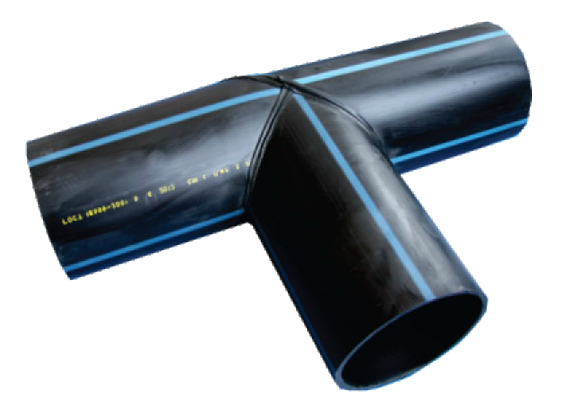

Тройник ПНД равнопроходной
Тройник ПНД неравнопроходной
(редукционный)
Тройник ПНД офланцованный
Размеры равнопроходных тройников ПНД
| Габаритные размеры | SDR11 | SDR17 | |||
| PN16 | PN10 | ||||
| Наружный диаметр d, мм | L, мм | Толшина стенки e, мм | Масса, кг. | Толшина стенки e, мм | Масса, кг. |
| 90 | 520 | 8,2 | 1,57 | 5,4 | 1,08 |
| 110 | 540 | 10,0 | 2,39 | 6,6 | 1,65 |
| 125 | 570 | 11,4 | 3,27 | 7,4 | 2,20 |
| 140 | 590 | 12,7 | 4,18 | 8,3 | 2,84 |
| 160 | 610 | 14,6 | 5,63 | 935 | 3,81 |
| 180 | 630 | 16,4 | 7,28 | 10,7 | 4,93 |
| 200 | 650 | 18,2 | 9,19 | 11,9 | 6,22 |
| 225 | 660 | 20,5 | 11,7 | 13,4 | 7,92 |
| 250 | 690 | 22,7 | 14,9 | 14,8 | 10,1 |
| 280 | 710 | 25,4 | 19,0 | 16,6 | 12,9 |
| 315 | 1200 | 28,6 | 42,7 | 18,7 | 28,9 |
| 355 | 1600 | 32,2 | 73,1 | 21,1 | 49,8 |
| 400 | 1600 | 36,3 | 92,0 | 23,7 | 62,3 |
| 450 | 1600 | 40,9 | 115 | 26,7 | 78,1 |
| 500 | 1600 | 50,8 | 193 | 29,7 | 95,2 |
| 560 | 1760 | 57,2 | 284 | 33,2 | 131 |
| 630 | 2030 | 64,5 | 490 | 37,4 | 192 |
| 710 | 2710 | 72,6 | 638 | 42,1 | 331 |
| 800 | 2800 | — | — | 47,4 | 429 |
| 900 | 2900 | — | — | 53,3 | 558 |
| 1000 | 3000 | — | — | 59,3 | 708 |
| 1200 | 3600 | — | — | 71,1 | 1224 |
В нашей компании можно оформить заказ на изготовление сварных тройников нестандартного размера по чертежам заказчика.
Купить равнопроходные, неравнопроходные, офланцованные тройники ПНД можно в компании. По вопросам приобретения, а так же получения более подробной информации наши специалисты готовы проконсультировать вас.
