Клиновая задвижка 30ч39р для холодного и горячего водоснабжения

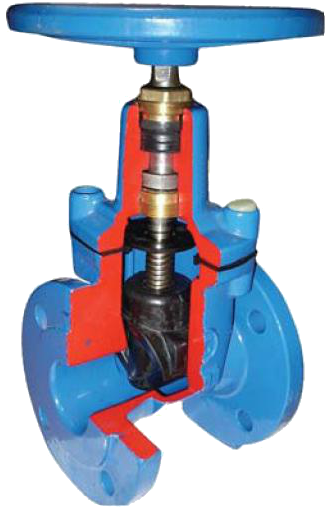

Задвижка с обрезиненным клином чугунная фланцевая 30ч39р
Задвижки клиновые 30ч39р применяют в качестве запирающего устройства при строительстве сетей холодного и горячего водоснабжения. Корпус задвижек отливается из чугуна, в качестве материала для шпинделя используют нержавеющую сталь, клин выполняется из ковкого чугуна и покрывается сверху резиновым уплотнением из EPDM (Этилен-пропиленовый каучук). Задвижки фланцевые 30ч39р производят диаметрами от 40мм до 1200мм и рабочим давлением, как правило, PN10 и PN16.
Размеры и характеристики фланцевых задвижек 30ч39р.
Наименование | Строительная длина L, мм | Высота H, мм | D, мм | D1, мм PN10/PN16 | D2, мм | Масса, кг |
| Задвижка 30ч39р Ду40 | 140,0 | 240 | 150 | 110 | 86 | 9,0 |
| Задвижка 30ч39р Ду50 | 150,0 | 235 | 165 | 125 | 101 | 10,0 |
| Задвижка 30ч39р Ду65 | 170,0 | 265 | 185 | 145 | 119 | 15,0 |
| Задвижка 30ч39р Ду80 | 180,0 | 320 | 200 | 160 | 133 | 16,0 |
| Задвижка 30ч39р Ду100 | 190,0 | 345 | 220 | 180 | 157 | 19,0 |
| Задвижка 30ч39р Ду125 | 200,0 | 405 | 250 | 210 | 187 | 27,0 |
| Задвижка 30ч39р Ду150 | 210,0 | 425 | 285 | 240 | 213 | 35,0 |
| Задвижка 30ч39р Ду200 | 230,0 | 550 | 340 | 295 | 269 | 59,0 |
| Задвижка 30ч39р Ду250 | 250,0 | 640 | 405 | 350/355 | 321 | 85,0 |
| Задвижка 30ч39р Ду300 | 270,0 | 720 | 460 | 400/410 | 373 | 133,0 |
| Задвижка 30ч39р Ду350 | 290,0 | 815 | 520 | 460/470 | 431 | 178,0 |
| Задвижка 30ч39р Ду400 | 310,0 | 920 | 580 | 515/525 | 481 | 220,0 |
| Задвижка 30ч39р Ду500 | 350,0 | 1085 | 715 | 620/650 | 585 | 403,0 |
| Задвижка 30ч39р Ду600 | 390,0 | 1260 | 840 | 725/770 | 685 | 634,0 |
Задвижки фланцевые 30ч39р для холодного и горячего водоснабжения легко отличаются внешне по цвету корпуса. Задвижки для холодного водоснабжения окрашиваются в синий цвет, а для горячего — в красный. Температурный диапазон рабочей среды лежит в пределах от +5°С до +75°С для холодного водоснабжения и до +150°С для горячего водоснабжения.
Задвижка для холодного
водоснабжения 30ч39р
Задвижка для горячего
водоснабжения 30ч39р (Г)
По вопросам приобретения, а так же получения более подробной информации наши специалисты готовы проконсультировать вас.
