Клапан обратный двухстворчатый межфланцевый применяется на инженерных сетях для автоматического предотвращения обратного потока рабочей среды на сетях водоснабжения холодной, горячей, технической водой и других жидких и газообразных неагрессивных веществ. Производятся диаметрами от Ду 32 мм до Ду 1000 мм с максимальным рабочим давлением до 16 атмосфер. Температура протекающей рабочей среды не должна превышать + 110°С (в зависимости от производителя цифра может меняться как в большую, так и в меньшую сторону).

Устройство и размеры двухстворчатого обратного клапана.

Корпус двухстворчатого чугунного клапана производят из высокопрочного чугуна (GGG-40) с нанесением эпоксидного покрытия. Основным рабочим механизмом клапана являются чугунные створки диска с никелированным покрытием, которые вращаются вокруг штока из нержавеющей стали. Возврат створок в начальное положение выполняет пружина, выполненная так же из нержавеющей стали. Герметичность в районе шпильки достигается за счет прокладки из EPDM (этилен-пропиленовый каучук). Плотный контакт створок диска с корпусом осуществляется так же за счет уплотнения из EPDM.

Обратный клапан двухстворчатый чугунный
Обратный клапан двухстворчатый чугунный
Условный диаметр, ммСтроительная длина L, ммНаружный диаметр D, ммДиаметр прохода D1, ммD2, ммРадиус действия створок, RМасса, кг.
Ду3243825735251,2
Ду4043925735251,3
Ду50431076540271,6
Ду65461278060352,4
Ду80641429470423,6
Ду1006416211788504,4
Ду12570192145115646,6
Ду15076218171134779,1
Ду20089273224182102,515,2
Ду25011432826527012527,0
Ду30011437831026014636,0
Ду35012743836029817055,0
Ду40014048841035019562,6
Ду500152594505438238106,0
Ду600178695624566293156,0
Ду700229810720674351267,0
Ду800241917825776400340,0
Ду900по запросу
Ду100030011261042986507450

Монтаж двухстворчатого межфланцевого клапана.

Обратный клапан двухстворчатый чугунный

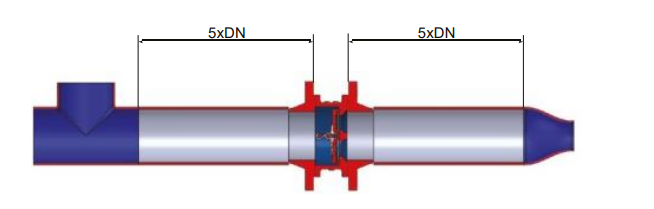

Межфланцевый двухстворчатый клапан является простым и удобным в монтаже изделием. Сравнительно небольшой вес и малые размеры позволяют проводить монтаж без использования специальных стредств. Установка чугунного двухстворчатого клапана осуществляется как на горизонтальных, так и на вертикальных трубопроводах между двумя фланцевыми соединениями, которые стягиваются шпильками или болтами с гайками. При монтаже следует обращать внимание на корпус, где стрелкой показано направление рабочей среды. Направление стрелки и потока рабочей среды должно совпадать. Для сохранения долгого срока службы следует устанавливать клапан на прямом участке трубы длиной не менее 5 диаметров клапана с каждой стороны.
